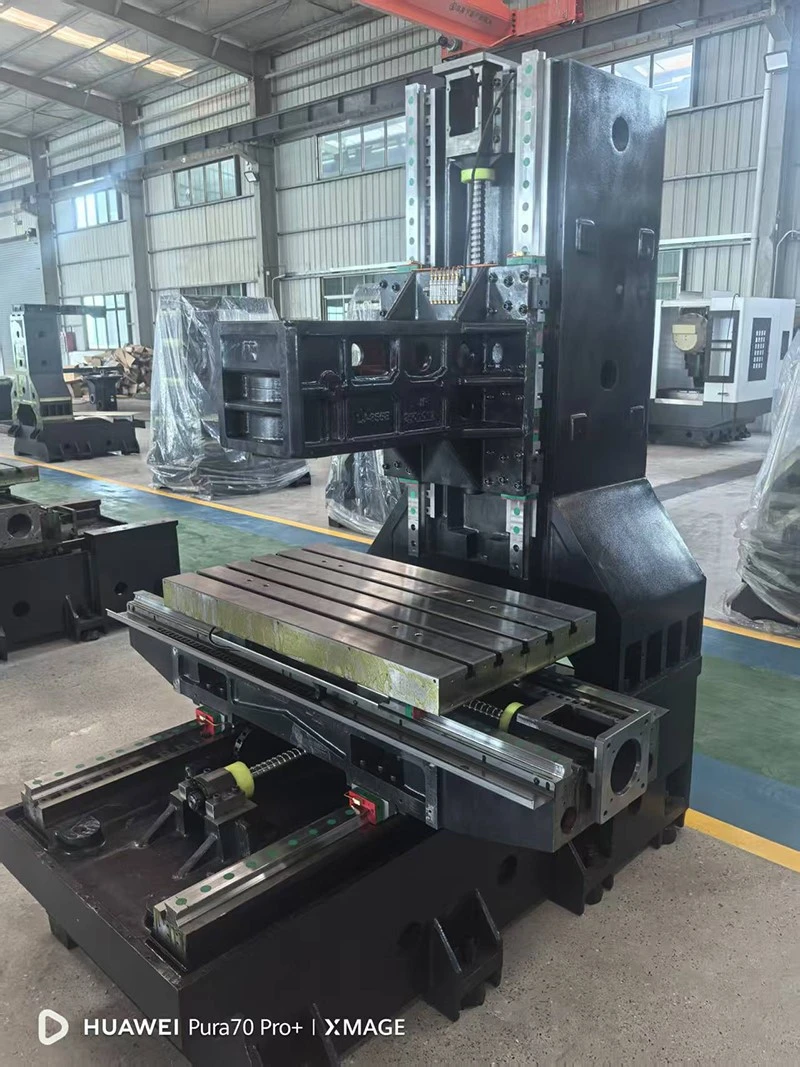

XYZ linijinis VMC rėmas, pasižymintis patikrintu tradiciniu dizainu, šis aparatas pasižymi dideliu tikslumu ir stabiliu našumu atliekant sunkų{0}}pjovimą.

Jis plačiai naudojamas formų gamyboje ir dalių apdirbime.

Mechaninių dalių pranašumai kyla dėl kruopštaus medžiagų pasirinkimo ir tikslaus kiekvieno pagrindinio komponento apdirbimo.

Didelio standumo liejimas

Rėmai pagaminti iš GG30 liejinių, kruopščiai apdorotų dervos smėlio formavimo būdu ir mediniu raštu.

Aukščiausio lygio{0}}importuotos pagrindinės dalys

• Rutuliniai varžtai: naudojami importuoti rutuliniai varžtai iš tarptautiniu mastu žinomų prekių ženklų, tokių kaip PMI, Hiwin ir THK.

• Guoliai: naudojami aukščiausios -prekės ženklo importuoti guoliai, pvz., FAG, NSK ir NTN.

• Movos: naudojamos importuotos movos, tokios kaip R+W.

• Padidinimo cilindras

Importuotas didelio{0}}tikslumo velenas

Siūlykite įvairių sukimosi greičių velenų pasirinkimą, pvz., CTS suklius, diržo{0}}varomus velenus ir tiesioginės pavaros{1}} velenus, kad atitiktų skirtingus apdirbimo reikalavimus.

Tikslus kreiptuvas

Linijiniai kreipiamieji tvirtinimo paviršiai yra smulkiai šlifuoti importuotomis didelio{0}}tikslumo šlifavimo staklėmis.

Galima pasirinkti ir ritininio-tipo, ir rutulinio- tipo linijinius kreiptuvus, atsižvelgiant į faktinius klientų taikymo reikalavimus.

Visapusiška apsauga ir tepimas

• Teleskopinis apsauginis gaubtas: visos X, Y ir Z ašys turi nerūdijančio plieno teleskopinius apsauginius dangčius iš tokių prekių ženklų kaip Keyarrow.

• Centrinė automatinė tepimo sistema: Mašinoje įrengta centrinė automatinė tepimo sistema.

Z-ašies atsvaros sistema

Standartinėje konfigūracijoje nėra priešpriešinio balanso sistemos, ją galima pridėti, jei to reikalauja programa.

Specifikacijos	Vienetas	LV855-II	TZ855B	L966B	L1160B	V1165-II
Talpa
X kelionė	mm	800	800	900	1100	1100
Y kelionės	mm	500	550	600	600	650
Z kelionės	mm	600	550	600	600	650
Suklio centras iki kolonos slankiklio	mm	585	590	657	664	670
Suklio nosis prie darbo stalo	mm	110-710	120-670	70-670	130-730	150-800
Darbo stalas
Stalo dydis	mm	500×1000	550x1000	550x1000	1300X600	1200X600
T- lizdai (NR. dydis × atstumas)	mm	5-18×90	5-18×90	5-18×105	5-18×90	5-18×100
Maks. Įkelti	kg	450	500	600	800	800
Verpstė
Veleno kūgis / Dia.		BT40/Φ150	BT40/Φ150	BT40/Φ150	BT40/Φ150	BT40/Φ150
Maks. Greitis	aps./min	8000	8000	8000	8000	8000
Rekomenduojamas veleno variklio galia	Kw	7.5/11	7.5/11	7.5/11	7.5/11	7.5/11
Maitinimas
X rutulinis varžtas	mm/mm	40/12	40/16	40/12	40/12	40/12
Y rutulinis varžtas	mm/mm	40/12	40/16	40/12	40/12	40/12
Z rutulinis varžtas	mm/mm	40/12	40/16	40/12	40/12	40/12
X linijinis kreiptuvas	mm	35	35	35	45	45
Y linijinis kreiptuvas	mm	45	45	45	45	45
Z vadovas	mm	45	45	45	45	45
X/Y/Z Greitas greitis	m/min	24/24/24	36/36/36	30/30/30	24/24/24	36/36/36
X vairuoti		tiesioginis	tiesioginis	tiesioginis	tiesioginis	tiesioginis
Y vairuoti		tiesioginis	tiesioginis	tiesioginis	tiesioginis	tiesioginis
Z vairuoti		tiesioginis	tiesioginis	tiesioginis	tiesioginis	tiesioginis
X/Y/Z variklio sukimo momentas Rekomenduojamas	NM	10/12/12	12/12/30	10/12/12	20/20/27	12/16/22
Kita
Mašinos svoris	kg	3500	3400	5200	5200	4600
Z balansas		taip	ne	ne	ne	ne
